Proponuję podział podłączenia akumulatorów poprzez 3 bezpieczniki topikowe w jednej oprawie.

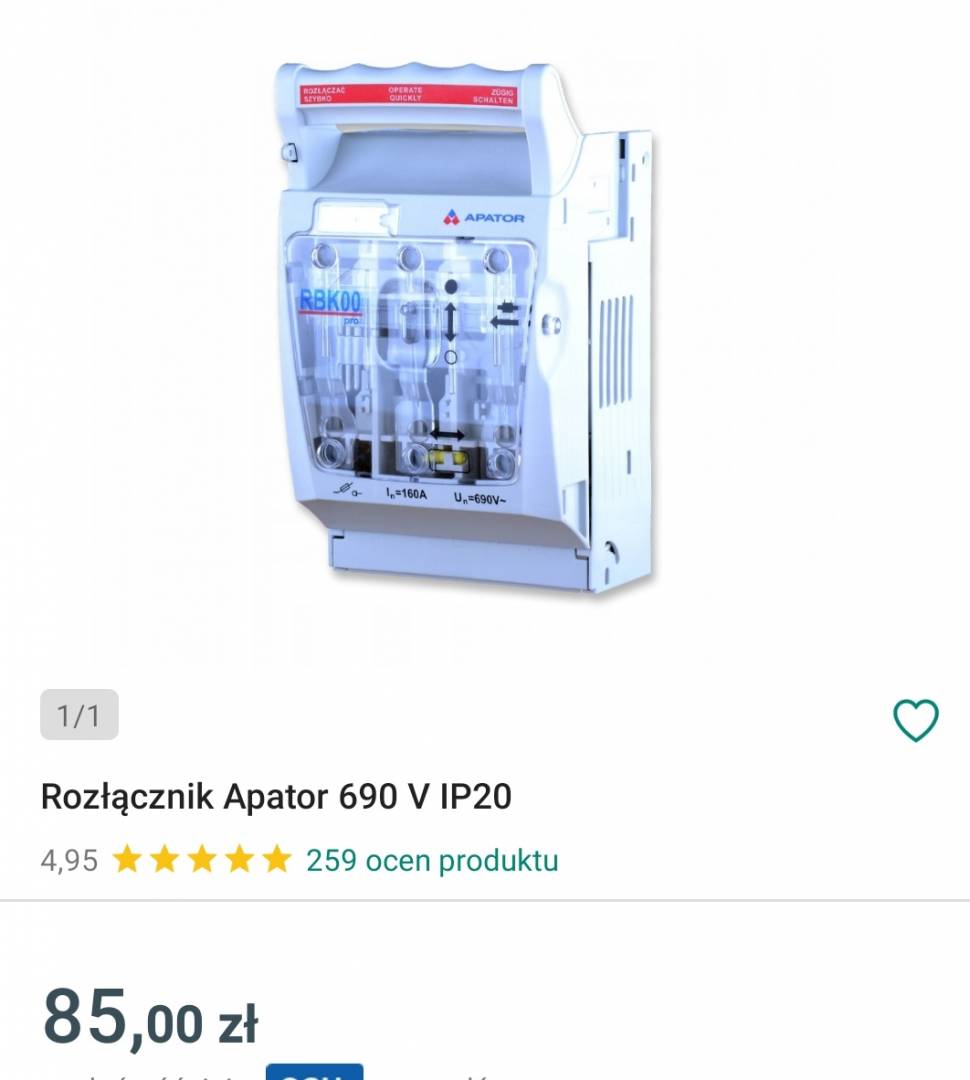

Rozłącznik izolacyjny bezpiecznikowy 160A RBK 00 pro /zaciski mostkowe 4-50mm2/ 63-823256-111

Apator

S jakie bezpieczniki kupić 63a

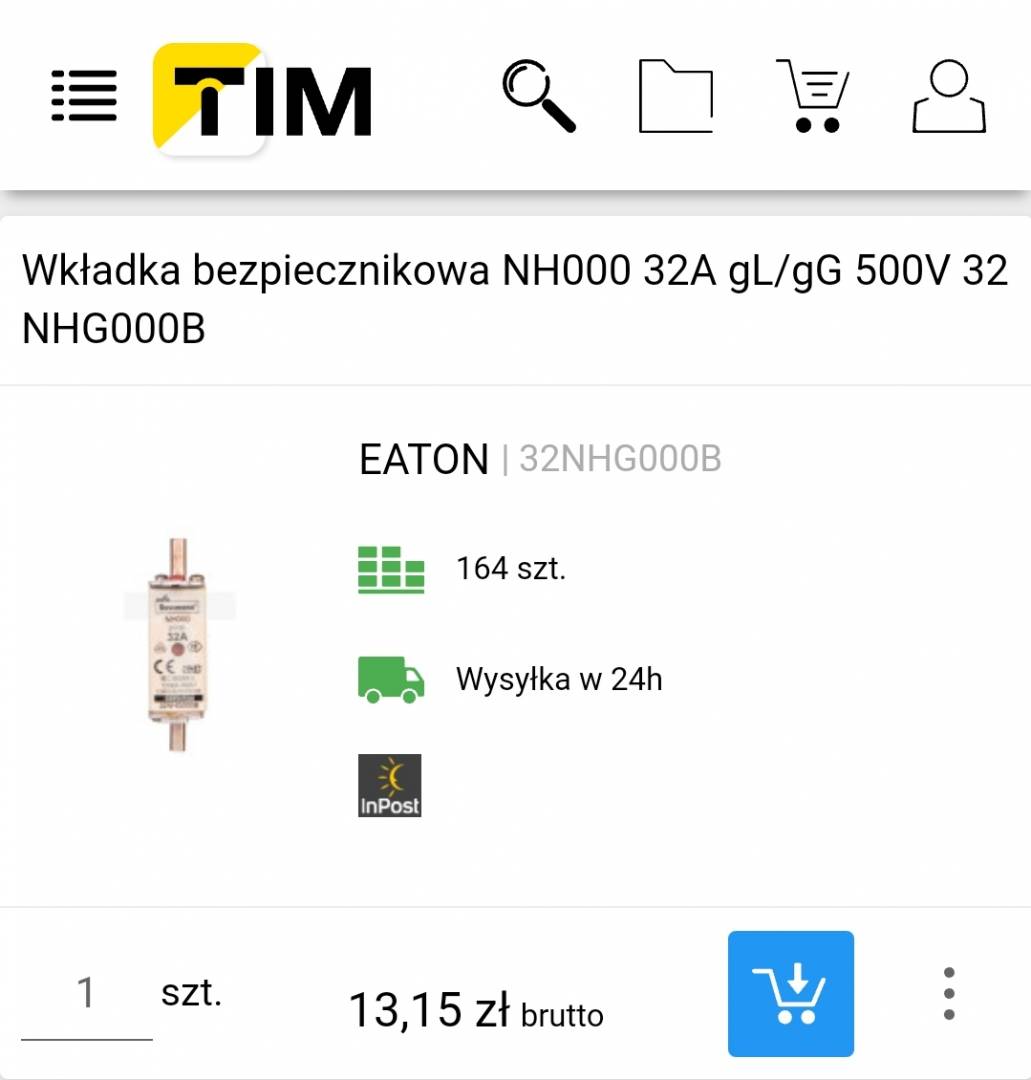

Tylko się zastanawiam skoro 60 a wywala a tu mam zakupić 32 amper ?miedzy akumulatorem a regulatorem dodatkowym

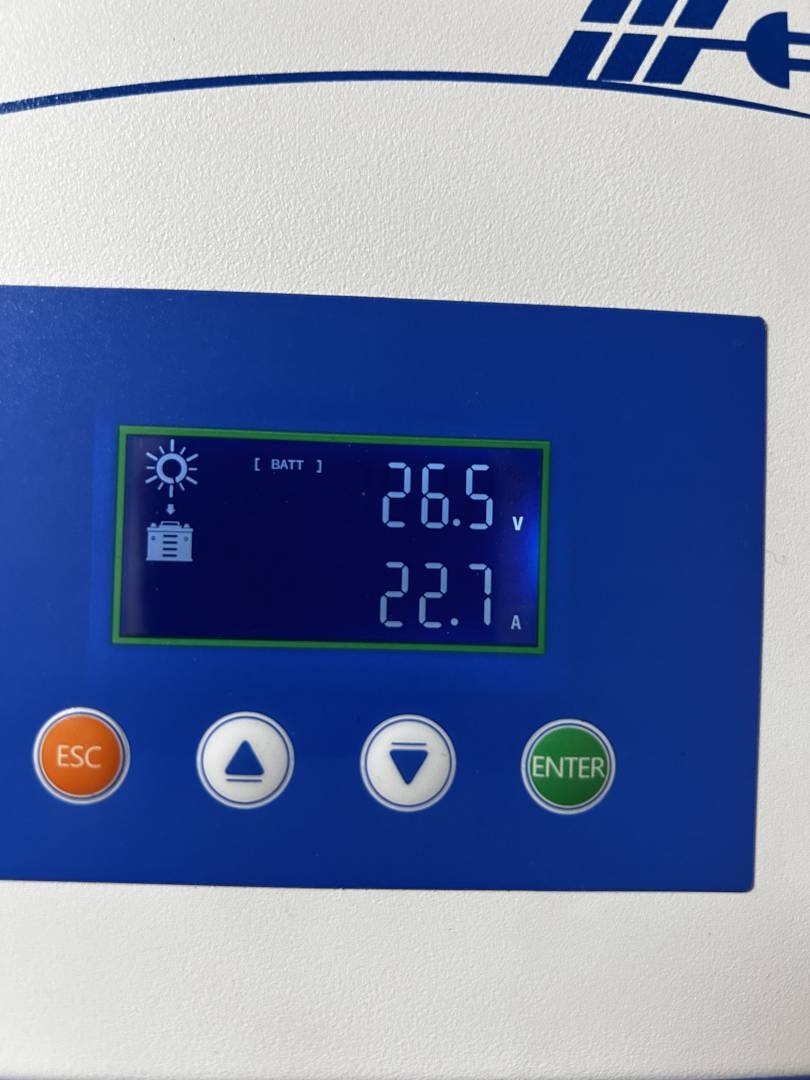

Jeszcze pytanie pod ten bezpiecznik mam podłączone 6 paneli przez regulator zauważyłem ze przewód jest ciepły bezpiecznik również czy mogę mieć panel złe spięte bo już zwariowałem załączam zdiecie z regulatora grubość przewodu mam 6mm

@marecki ja z regulatora do aku mam przewód 16mm i bespiecznik topikowy 10a bespiecznik się grzeje ale przewody ani trochę u mnie prąd ładowania max 16amper

Hm mogę mieć przewody zle pospinane od paneli miało by to wpływ ?a może prąd ładowania w regulatorze musze zmienić jak pisałeś wcześniej ? Regulator odłączyłem i wracam z sklepu a na volcie

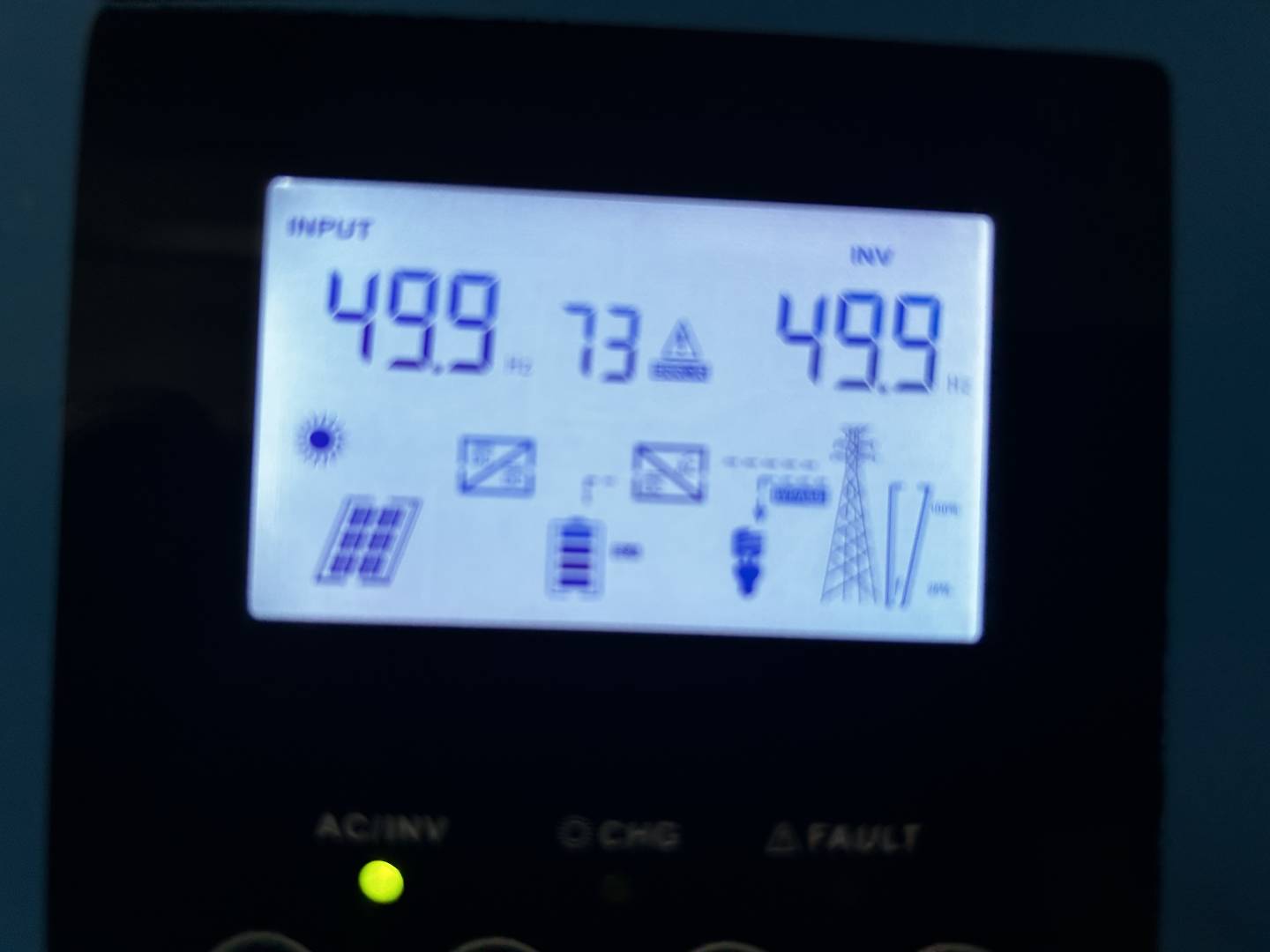

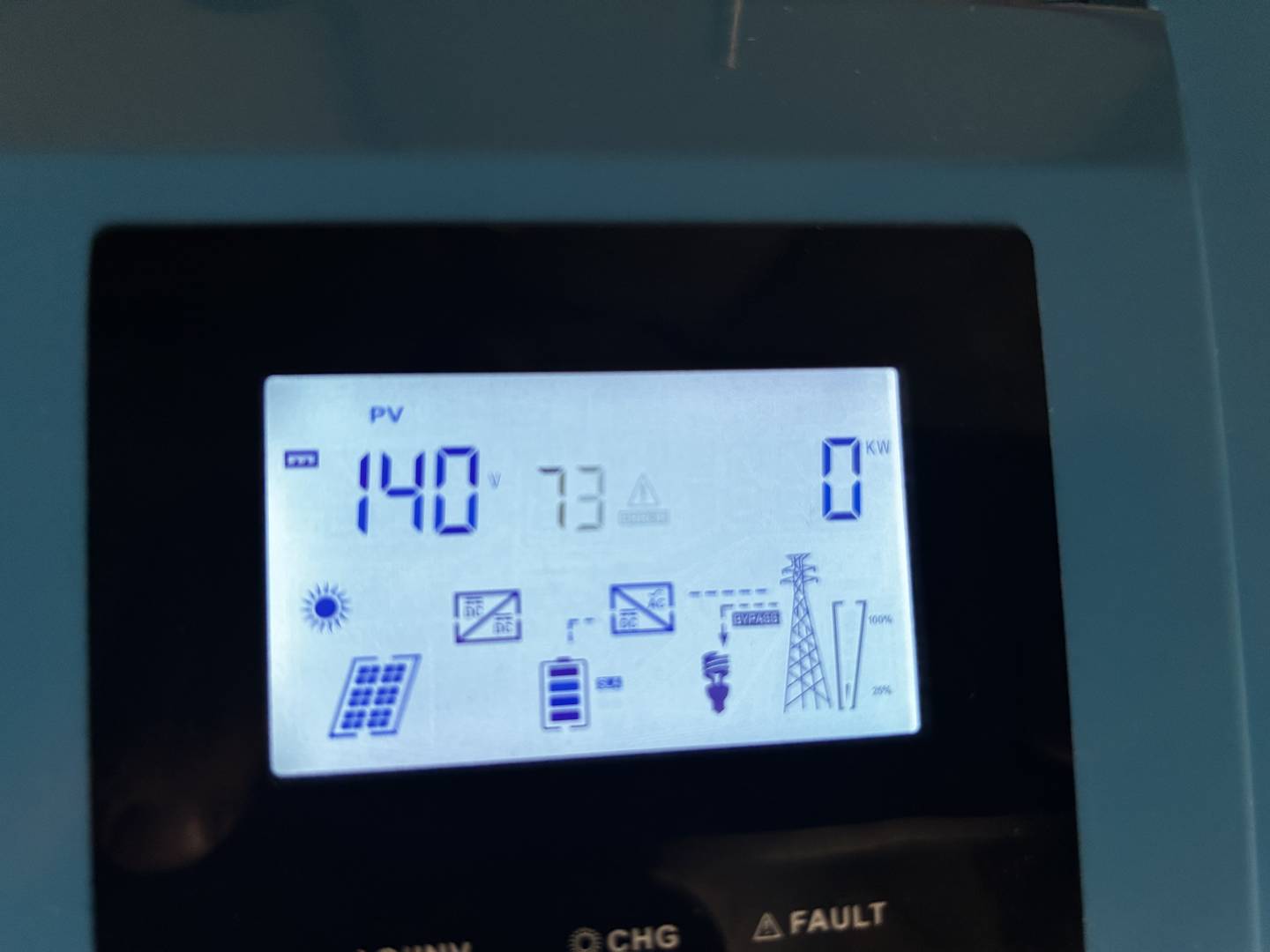

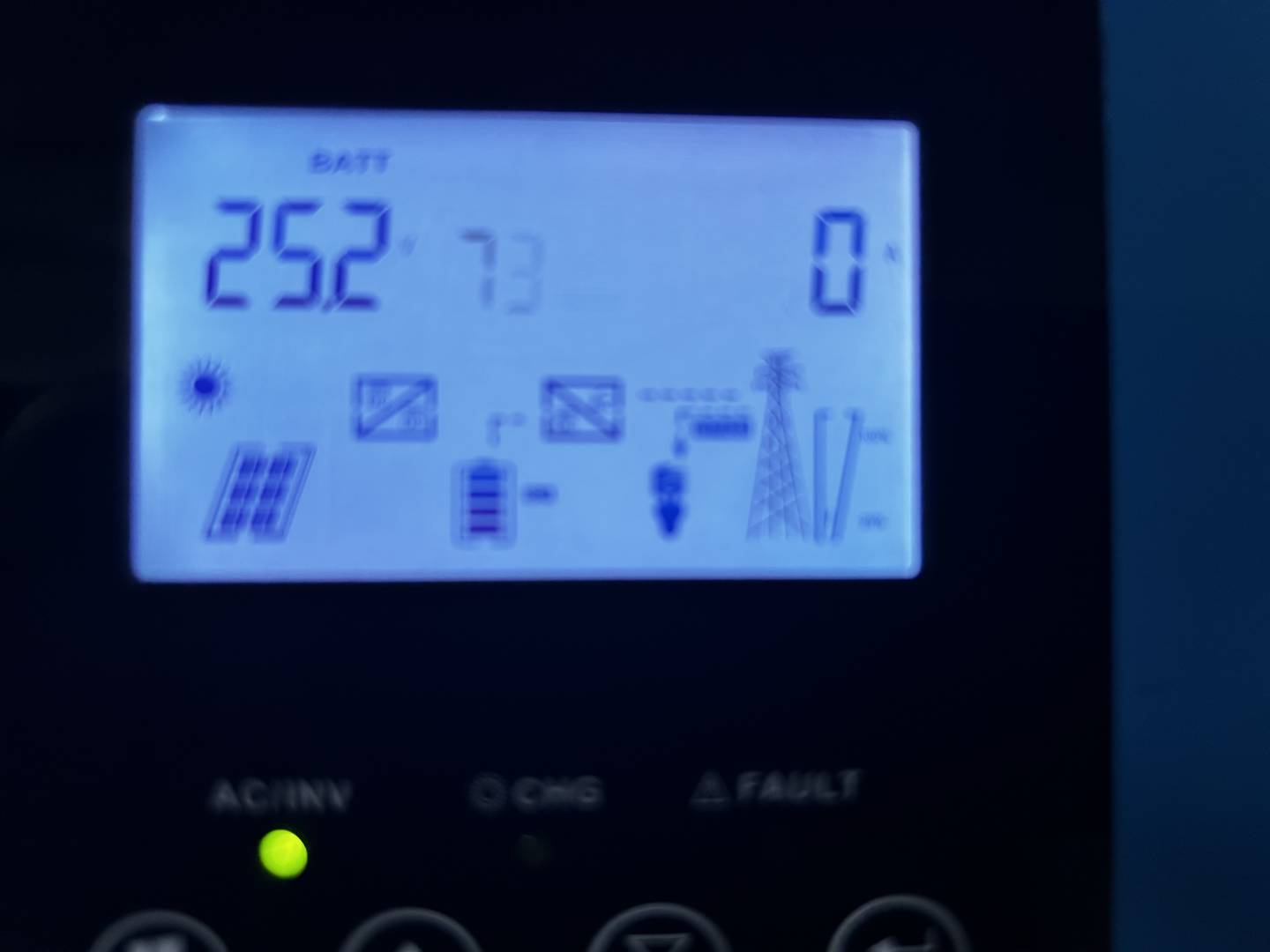

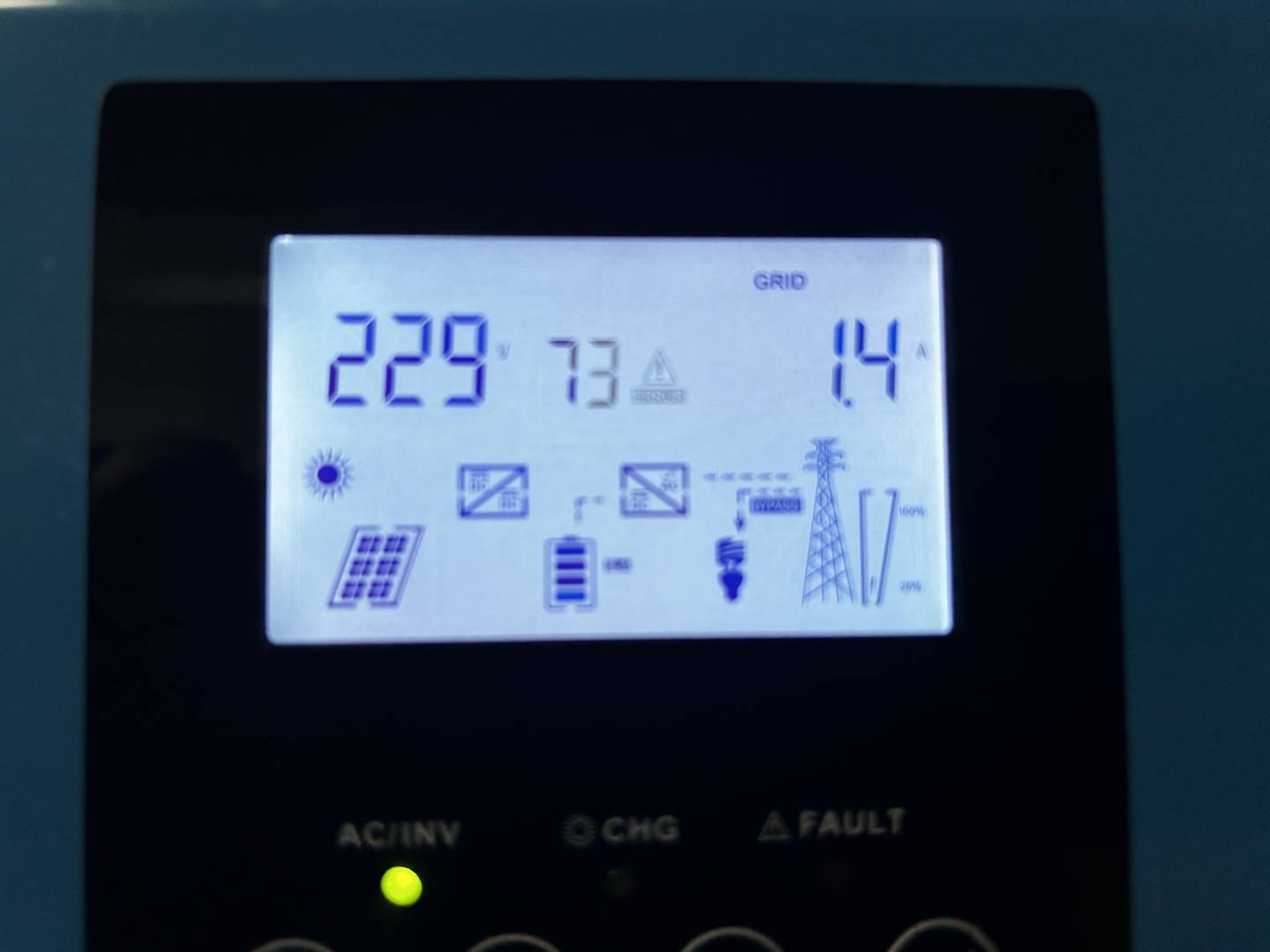

@marecki za duże napięcie z paneli i wyskoczył błąd

Kurczę powiedzieli mi ze

mam po 3 panele i tak zrobiłem

cytuje jak mi doradzili @marecki ja bym podłączył 6 paneli tych mocniejszych pod volta 2 stringi po 3 panele szeregowo spięte równolegle do inwertera to będzie fajne napięcie stringu ok 132 volta i moc 2400wat ja wiem że volt przerobi max 1600 ale będziesz miał zapas w razie niepogody,a te słabsze panele pod regulator i niech se ładuje prąd ładowania ustaw ok 60a max z paneli żadko kiedy pojawi się taki prąd ładowania jak wogóle się pojawi z paneli oczywiście

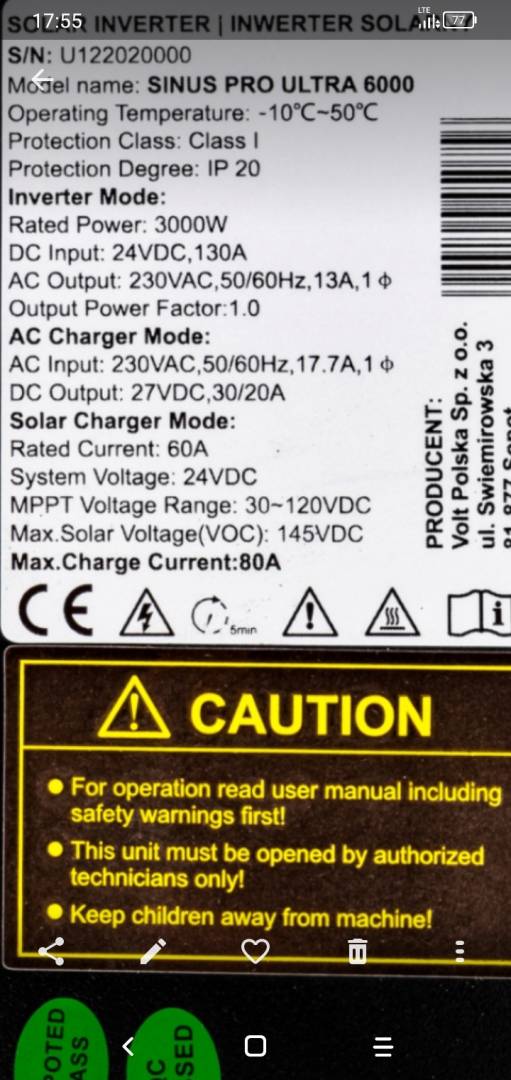

Max napięcie z paneli dla sinus ultra 6000 to 120VDC

To fajnie  mi doradzili 3 raz będę przerabiał😱maskra czyli łączyć po 2 panele nie po trzy na to wychodzi

@marecki ja ci tak doradziłem bo takie parametry paneli były i wszystko powinno się spiąć volt 6000 ma zakres działania od 30-120v max napięcie 145 volt

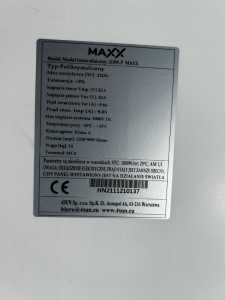

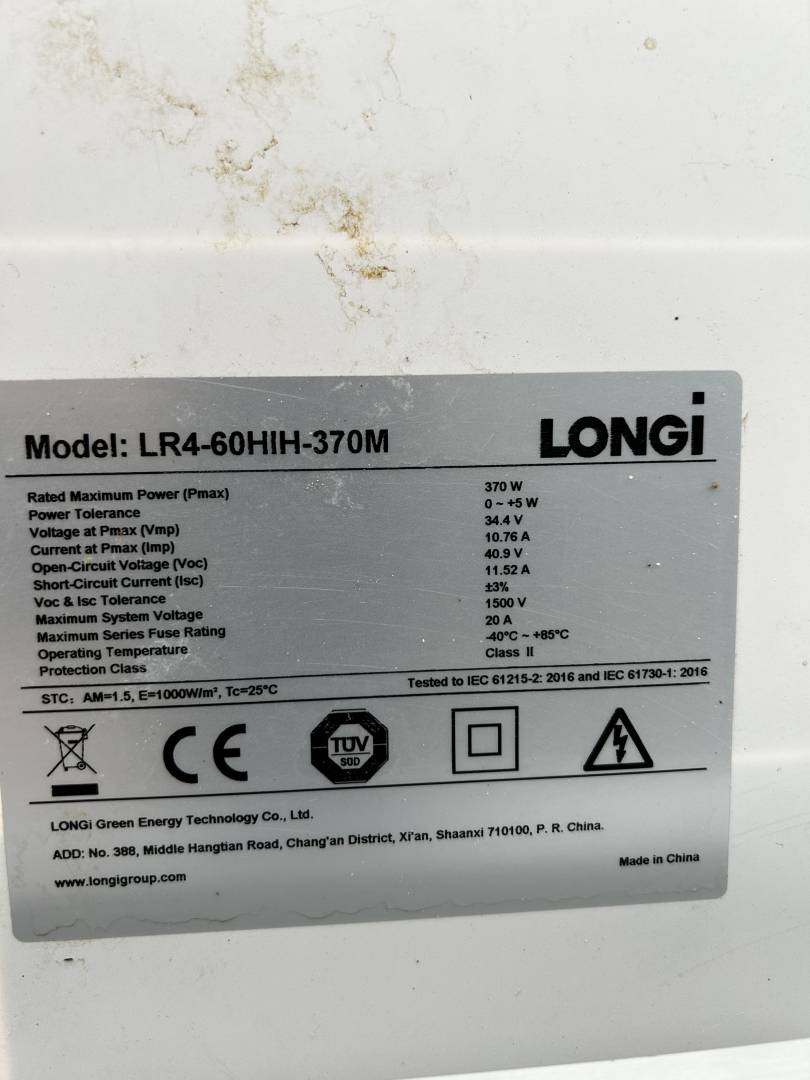

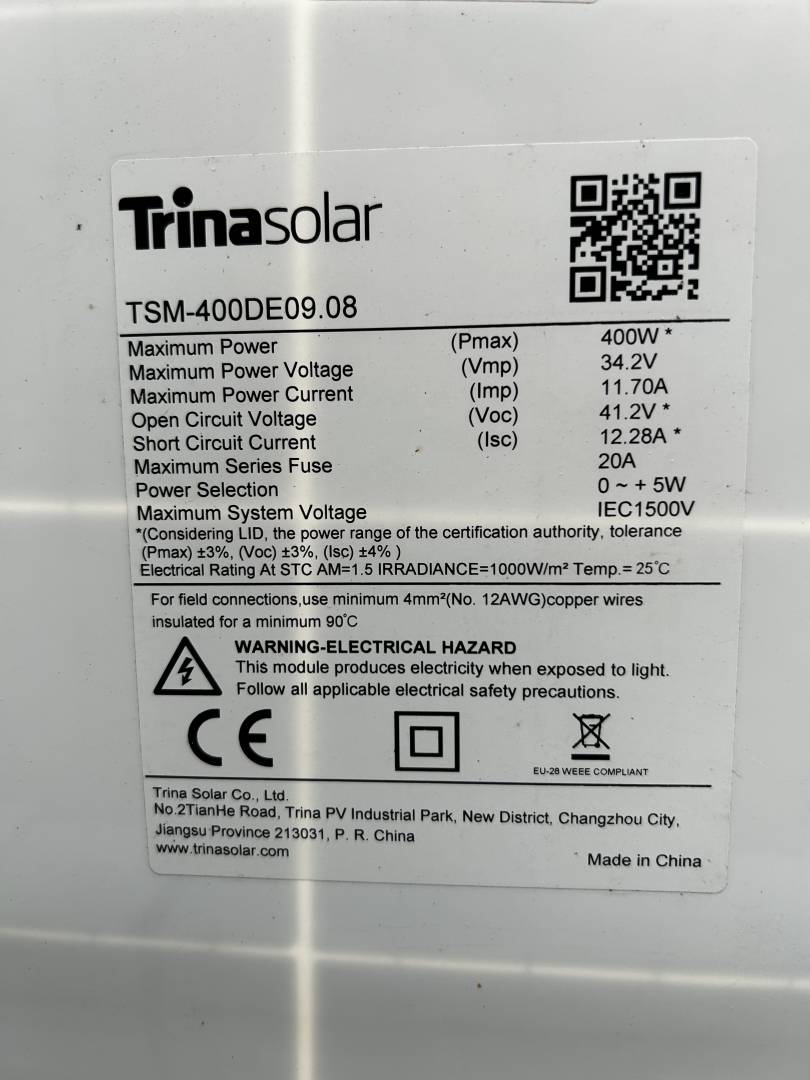

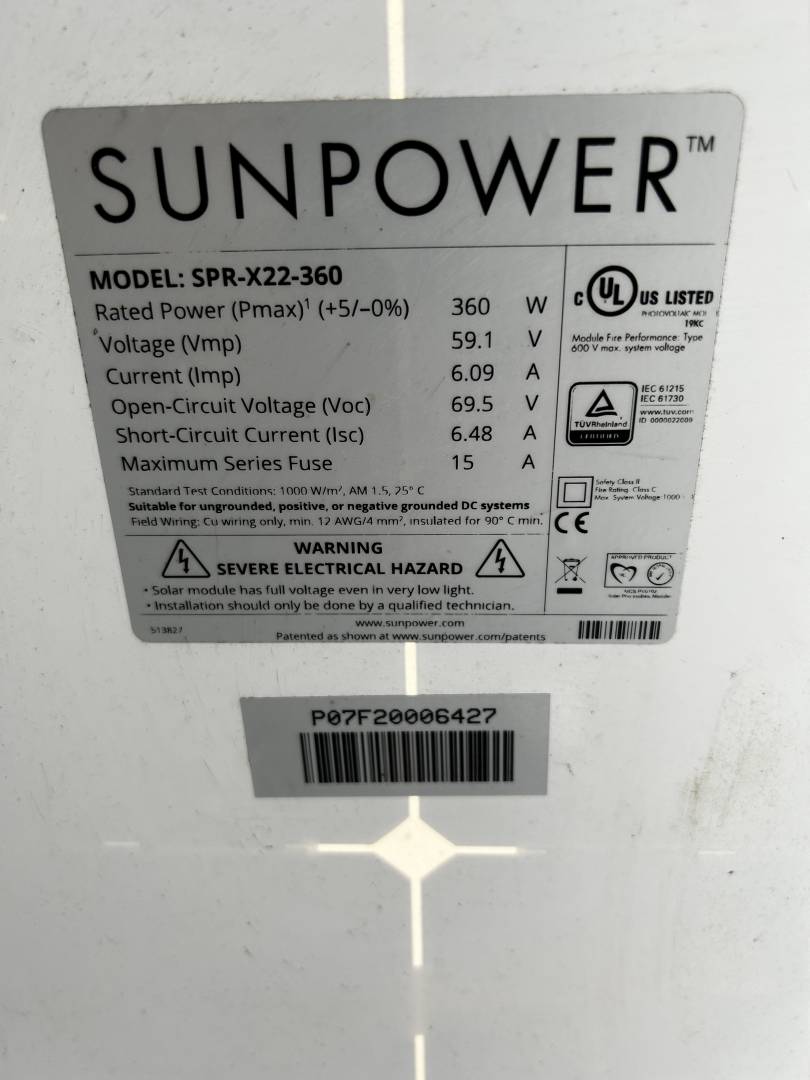

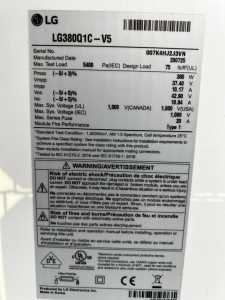

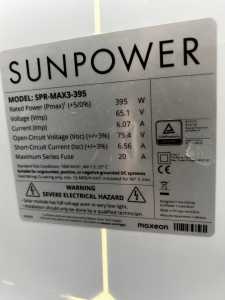

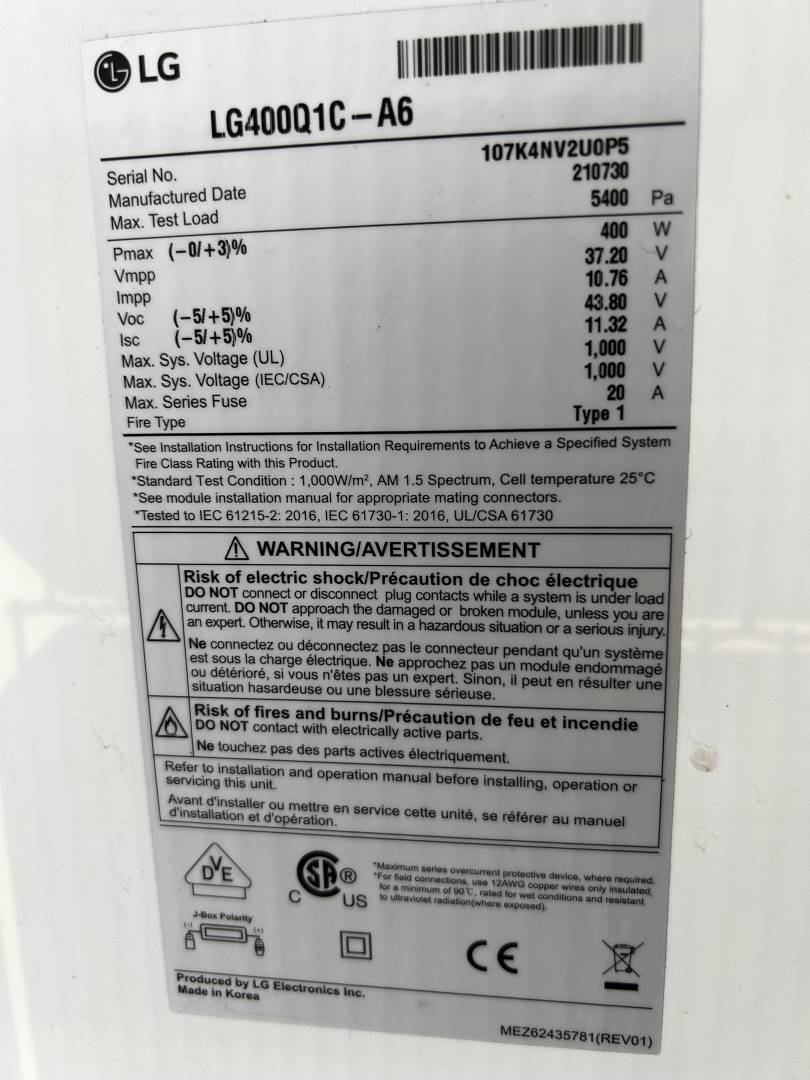

Daj dokładne parametry tych paneli

Opublikowane przez: @marecki

↑

Tylko się zastanawiam skoro 60 a wywala a tu mam zakupić 32 amper ?miedzy akumulatorem a regulatorem dodatkowym

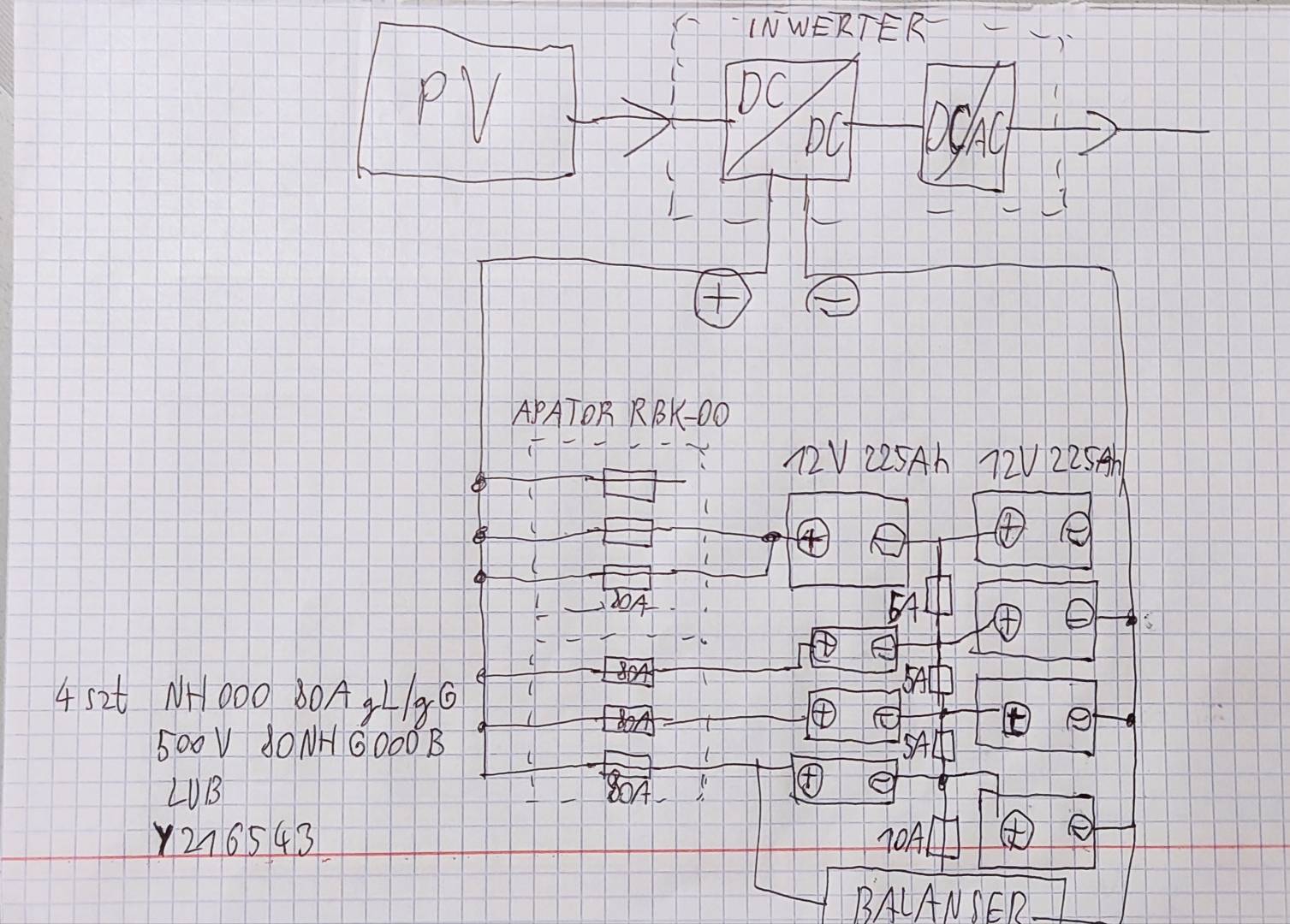

Połączenia akumulatorów w tym stylu.

Każdy szereg Aku 2x12V na osobnym zabezpieczeniu.

W razie zawarcia na jednej celi nie będzie dużego zwarcia pomiędzy dwoma obwodami akumulatorów, bezpiecznik wygasi zwarcie.
