Witam wszystkich.

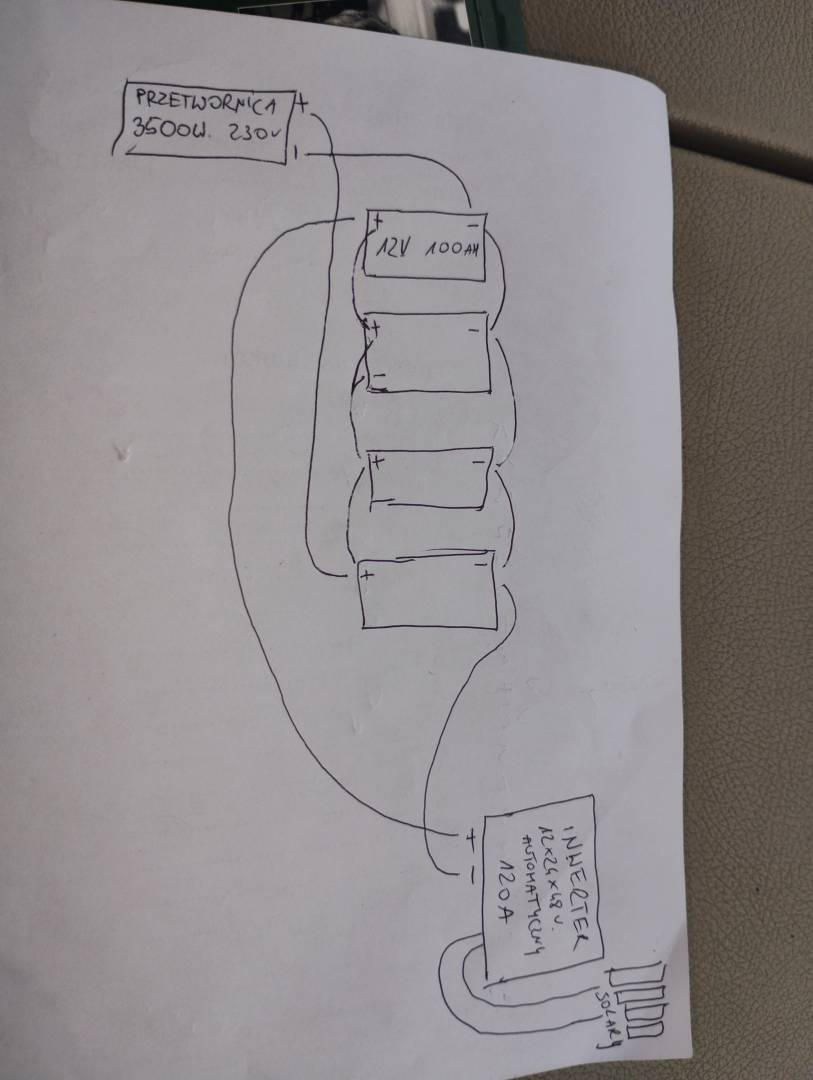

Mam takie pytanie a mianowicie czy taki schemat podłączenia zestawu off gird jest ok?
Pobór prądu na działce letniskowej jest ogólnie mały:
- lodówka 100w
- czasami pompa wody ze studni 700w
- oświetlenie ok 50w
Mam przetwornice 12v 3500w minimalna max to 7000w
Inwerter 12/24/48/96v automatycznie dobiera napięcie. 120A
Solary 415w 4szt podpięte na 2 stringi leci ok 75v
Akumulatory na razie 4 agm 100A ale już płyną life po
I jeszcze pytanie na inwerterze mogę ustawić ile amper max puścić na ten zestaw od 0-120. Na jeden to jest max 20A a jak mam połączone jak na schemacie to mogę dać 80A?
Hej, wrzuć schemat. Ogólnie jak na działkę to zestaw przyzwoity.
Dziękuję za współtworzenie forum 🙂
Subskrybuj: FotoVolty na YouTube
Polub: FotoVolty na FB
Schemat jest OK, ale oczywiście nie widzę żadnych zabezpieczeń.
- bezpiecznik przed magazynem
- można dać osobny bezpiecznik przy każdym aku
- wyłącznik awaryjny magazynu energii
- bezpiecznik przy przetwornicy
- zabezpieczenia przy panelach 🙂
Do poprawy 🙂
Dziękuję za współtworzenie forum 🙂
Subskrybuj: FotoVolty na YouTube
Polub: FotoVolty na FB
Na pierwszy rzut oka wygląda, że masz całkiem nieźle przemyślany zestaw, ale parę rzeczy warto jeszcze doprecyzować, żeby uniknąć niespodzianek.
Jeśli chcesz dokładniejszej analizy schematu i ustawień (zwłaszcza tego limitu prądowego na inwerterze), polecam odezwać się do Ekopuls - ogarniają off-gridy od podstaw i pomogą dobrać optymalne ustawienia bez ryzyka przeciążenia akumulatorów czy konwertera. Doradzają nie tylko pod kątem działania, ale też bezpieczeństwa instalacji
